车牌识别道闸中，摄像头与道闸主机的连接方式是怎样的？两者外观上如何区分？
在智能车辆出入管理系统中，车牌识别摄像头与道闸主机是核心协作单元——摄像头负责“眼睛”的感知与识别功能，道闸主机承担“手臂”的执行与控制任务。二者的连接稳定性决定了系统的通行效率，外观特征则是快速区分与安装调试的基础。厘清这两大核心设备的连接逻辑与外观差异，是弱电小白掌握车牌识别道闸系统的关键一步。
一、先明核心：摄像头与道闸主机的功能定位
在深入了解连接方式前，需先明确两者的核心功能边界，这是理解其连接逻辑的前提。车牌识别道闸系统的工作流程本质是“识别-判断-执行”，摄像头与道闸主机分别对应前两个环节和最后一个环节。
车牌识别摄像头的核心功能是采集车辆图像、提取车牌信息并完成识别比对。它内置图像传感器、车牌识别算法芯片，能在不同光照（强光、夜间）、车速条件下捕捉清晰车牌图像，将物理图像转化为数字信号后，筛选出车牌号码等核心数据。
道闸主机的核心功能是接收控制指令，驱动机械结构完成栏杆升降。其内部包含电机、减速箱、控制板、继电器等部件，不仅能响应摄像头的识别结果，还可接收遥控、刷卡等其他控制信号，同时具备防砸、延时落杆等安全功能，是系统的执行终端。
二、连接方式：信号与供电的“双向纽带”
车牌识别摄像头与道闸主机的连接，核心围绕“信号传输”与“供电保障”两大维度展开。根据系统架构的不同，连接方式主要分为“直接连接”与“间接连接”两类，前者适用于简易场景，后者适配复杂联网需求。
1. 直接连接：简化架构，即插即用
直接连接是指摄像头与道闸主机通过专用线缆直接对接，无需中间设备中转，适用于单通道、脱机运行的车牌识别道闸（如小区侧门、小型停车场）。这种连接方式的核心是“信号直传+集中供电”，具体包含两类关键线缆：
(1) 信号线缆：RS485总线或网线为主。多数简易型系统采用RS485线缆连接，这是因为RS485协议抗干扰能力强，传输距离可达1200米，能稳定传递摄像头的识别结果（如授权车牌信号）和道闸主机的状态反馈（如栏杆位置信号）。部分支持网络传输的摄像头则直接通过超五类/六类网线与道闸主机的网口对接，采用TCP/IP协议传输数据，兼顾稳定性与扩展性。
(2) 供电线缆：直流12V/24V集中供电。通常由道闸主机配备的开关电源统一供电，通过RVV2×1.0规格的电源线将电压输送至摄像头，无需为摄像头单独配置电源适配器，简化了布线流程。部分高清摄像头因功率稍大，会采用独立供电方式，但信号仍与道闸主机直接连通。
直接连接的优势在于布线简单、成本低，摄像头识别到授权车牌后，可在0.5秒内将“抬杆”信号直接传递给道闸主机，响应速度快；缺点是无法实现多通道数据联动，仅适用于单门管理场景。
2. 间接连接：联网管控，灵活扩展
间接连接是指摄像头与道闸主机通过“控制终端/管理平台”中转连接，适用于多通道、需集中管理的场景（如大型小区、工业园区、商业综合体停车场）。这种方式下，两者不直接进行数据交互，而是分别与核心控制设备通信，形成“摄像头-控制终端-道闸主机”的传输链路：
(1) 前端传输：摄像头与控制终端的连接。摄像头通过网线接入局域网，将采集的车牌图像和识别数据实时上传至本地控制终端（如门禁控制器）或云端管理平台。控制终端内置权限数据库，会快速比对车牌信息，判断是否允许通行。
(2) 后端传输：控制终端与道闸主机的连接。若车牌信息通过权限校验，控制终端会通过RS485线缆或网线向道闸主机发送“抬杆”指令；道闸执行动作后，会将“栏杆已抬起”“车辆通过”等状态信号回传至控制终端，完成一次完整的交互流程。
间接连接的优势在于支持多通道数据集中管理，管理人员可通过平台实时查看各通道通行记录、远程控制道闸，还能实现车牌识别与门禁、收费系统的联动；缺点是布线相对复杂，对网络稳定性要求较高。
三、外观区分：从“形态”到“标识”的直观判断

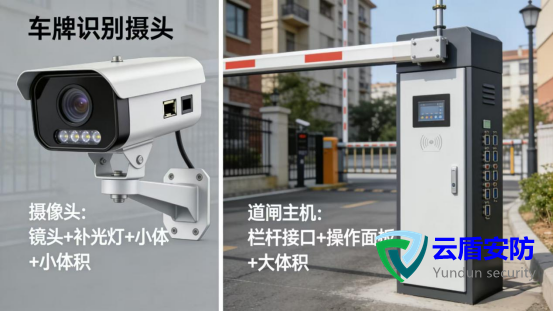

车牌识别摄像头与道闸主机的外观差异显著，无论是整体形态、核心部件还是标识信息，都有明确的区分特征，可通过“看整体、辨部件、查标识”三步快速识别。
1. 整体形态：“小巧紧凑”与“厚重稳固”的对比
车牌识别摄像头的核心需求是“灵活取景”，因此整体形态以小巧、轻便为主。常见的摄像头分为“枪机式”和“一体化”两类：枪机式摄像头类似长方体，长度多在15-25厘米，宽度和高度约8-12厘米，底部配备可调节支架，方便调整拍摄角度；一体化摄像头则与道闸主机的机箱部分集成，但仍有独立的镜头窗口，体积略大但仍小于道闸主机的机械部分。
道闸主机的核心需求是“稳定执行”，需承载电机、栏杆等机械结构，因此整体形态厚重、稳固。主体为长方体机箱，长度多在30-50厘米，宽度20-30厘米，高度60-100厘米，底部固定在混凝土地基上，顶部或侧面连接栏杆（直杆、曲臂或栅栏），整体重量可达20-50公斤，视觉上具有明显的机械质感。
2. 核心部件：“镜头窗口”与“栏杆接口”的核心差异
外观区分的最核心标志是两者的功能部件：
(1) 车牌识别摄像头：以“镜头”为核心标识。正面必然配备圆形或方形的镜头窗口，部分高端型号会搭配红外补光灯（夜间识别用），镜头周围有调节焦距的旋钮；背面或侧面有信号接口（RS485接口、网口）和电源接口，接口数量较少，通常不超过4个。
(2) 道闸主机：以“栏杆接口”和“操作面板”为核心标识。顶部或侧面有栏杆连接轴，轴体周围有固定螺栓；正面通常配备小型操作面板，包含电源开关、手动抬杆按钮、状态指示灯（电源灯、运行灯）；背面或侧面的接口较多，除了与摄像头连接的信号接口、供电接口，还有与地感线圈、压力波传感器连接的接口，部分型号还配备网络接口用于联网。
3. 标识信息：“功能参数”与“执行规格”的文字差异
设备表面的标识贴纸也是重要的区分依据：
(1) 摄像头标识：侧重“识别性能”。贴纸通常标注“车牌识别摄像头”“分辨率1080P/4K”“识别距离3-10米”“夜间补光距离15米”等参数，部分会标注核心芯片型号（如海思芯片）。
(2) 道闸主机标识：侧重“执行性能”。贴纸通常标注“智能道闸”“栏杆长度3-6米”“升降速度1-3秒”“额定电压AC220V”“电机功率150W”等参数，部分会标注防砸功能类型（如“地感+红外双重防砸”）。
四、结语：连接为核，区分为基
车牌识别摄像头与道闸主机的连接方式，是根据场景需求选择“直接传输”或“间接中转”的灵活配置，核心都是实现“识别数据”与“执行指令”的高效传递；而两者的外观差异，从整体形态到核心部件再到标识信息，都围绕各自的功能定位形成了明确界限——摄像头为“感知”而生，小巧且以镜头为核心；道闸主机为“执行”而造，厚重且以栏杆接口为标志。
对于弱电从业者而言，清晰掌握两者的连接逻辑，是保障系统稳定运行的基础；精准区分其外观特征，是提高安装调试效率的关键。只有将“连接”与“区分”的知识结合，才能在车牌识别道闸系统的施工、维护中精准发力，确保车辆出入管理的安全与高效。
