监控系统的防雷接地装置应该如何安装，才能有效保护设备免受雷电损坏？
雷电作为自然界中最具破坏力的气象现象之一，每年因雷击导致的监控设备损坏事件占安防行业设备故障的30%以上。从城市交通监控到工业园区安防，从森林防火监测到智慧农业管理，雷电防护已成为保障监控系统稳定运行的核心要素。本文将系统解析监控系统防雷接地装置的安装规范，结合工程实践中的关键技术要点，为构建安全可靠的防护体系提供解决方案。
一、直击雷防护：构建第一道防线

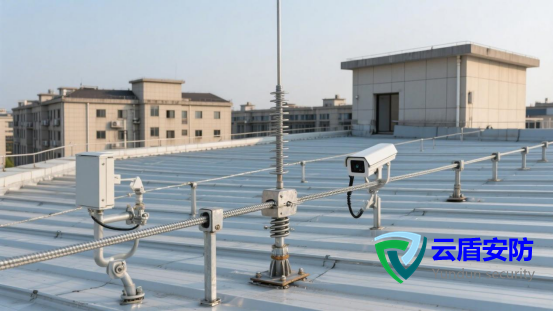

（一）避雷针的精准部署
根据国际电工委员会IEC 62305标准，采用滚球法计算避雷针保护范围。以某高速公路监控项目为例，在12米高的监控立杆顶端安装2.5米长避雷针，形成30°保护角，可有效覆盖半径15米区域内的摄像机设备。当立杆高度超过10米时，需采用双避雷针交叉防护设计，确保设备完全处于保护范围内。
（二）引下线的优化选择
金属立杆本身可作为天然引下线，但需满足以下条件：壁厚≥4mm的钢管或等效截面积的金属构件；立杆表面热镀锌处理，锌层厚度≥85μm；立杆底部设置专用接地端子，采用M12螺栓连接。对于非金属立杆，需单独敷设Φ10镀锌圆钢或30×3mm镀锌扁钢作为引下线，沿立杆外侧垂直敷设至接地极。
（三）接地极的深度控制
接地极埋设深度直接影响防雷效果。在普通土壤环境中，采用L50×50×5mm角钢，长度2.5米，垂直打入地下，顶端距地面≥0.8米。对于岩石地质区域，采用水平接地体方案：在沟深0.8米的坑内敷设-40×4mm镀锌扁钢，沟内填充降阻剂（主要成分：木炭粉30%、食盐8%、膨润土62%），使接地电阻从50Ω降至4Ω以下。
二、感应雷防护：阻断二次侵害路径
（一）电源系统的三级防护
1. 总配电箱防护：安装B级电源防雷器，通流容量≥80kA（8/20μs），响应时间≤25ns。某智慧园区项目采用某品牌B级防雷模块后，成功抵御了2024年雷暴天气中3次强感应雷冲击。
2. 楼层配电箱防护：配置C级防雷器，通流容量≥40kA，响应时间≤25ns。需注意与B级防雷器的能量配合，间距保持10米以上。
3. 设备端防护：在摄像机电源输入端安装D级防雷插座，通流容量≥10kA，内置过压保护功能。某连锁超市监控系统通过该方案，使设备雷击损坏率从12%降至0.3%。
（二）信号线路的专项防护
1. 视频信号防护：采用"视频+控制+电源"三合一防雷器，插入损耗≤0.5dB，响应时间≤1ns。在某地铁监控项目中，该方案有效过滤了接触网产生的电磁干扰。
2. 网络信号防护：以太网防雷器需满足IEEE 802.3af标准，支持PoE供电防护。某智慧城市项目选用带状态监测功能的智能防雷器，可实时显示防护次数和剩余寿命。
3. 光纤传输防护：虽然光纤本身不受雷击影响，但需在光端机侧加装电源防雷器，并对金属加强芯进行接地处理。
（三）等电位连接的精细施工
1. 金属部件连接：摄像机支架、设备箱、立杆等金属构件采用Φ8镀锌圆钢或16mm²多股铜线进行等电位连接，连接点采用放热焊接工艺，确保接触电阻≤0.2Ω。
2. 管线屏蔽处理：电源线和信号线穿Φ25镀锌钢管敷设，钢管每3米做一次电气连接。在某化工园区项目中，该措施使感应雷损坏率降低87%。
3. 设备箱接地：采用双接地排设计，分别连接设备外壳和信号地线。接地排选用T2紫铜板，厚度≥3mm，安装孔距符合IEC 60309标准。
三、接地系统的质量管控
（一）接地电阻的精准测量
使用接地电阻测试仪（如福禄克1625-2）进行测量时，需遵循以下规范：测试前断开所有相关设备；选择土壤湿度适宜的时段（雨后3天禁止测量）；采用三极法测量，辅助电极间距≥20米；测量值取3次读数的平均值。某电力监控项目通过严格测量流程，确保接地电阻稳定在1.8Ω以下。
（二）土壤环境的适应性改造
1. 高电阻率土壤：在沙漠、岩石等区域，采用模块化接地装置。某油田监控项目使用某品牌接地模块，配合离子缓释剂，使接地电阻从200Ω降至3.5Ω。
2. 腐蚀性土壤：采用镀铜钢接地极，铜层厚度≥0.25mm，配合热收缩套防护。在沿海化工园区项目中，该方案使接地系统使用寿命延长至15年。
3. 冻土区域：接地极埋设深度需超过冻土层，并在接地极周围填充粗砂和木炭混合物，防止冻胀破坏。
（三）定期维护的标准化流程
1. 季度检查：检查接地线连接是否松动，测试接地电阻值，清理接地极周围杂物。
2. 年度检测：使用接地电阻测试仪和土壤电阻率测试仪进行全面检测，评估接地系统性能。
3. 雷雨季前专项维护：检查防雷器状态指示灯，更换老化元件，测试等电位连接可靠性。
结语：构建三位一体的防护体系
监控系统的防雷接地工程是集电气工程、材料科学、气象学于一体的系统性工程。从避雷针的精准部署到接地电阻的严格控制，从电源防护的分级设计到等电位连接的精细施工，每个环节都关乎系统安全。在实际工程中，需结合GB 50343《建筑物电子信息系统防雷技术规范》等标准要求，建立"直击雷防护-感应雷防护-接地系统"三位一体的防护体系。通过科学设计、规范施工和定期维护，可将雷电导致的设备损坏率控制在0.5%以下，为智慧城市、工业互联网等新型基础设施建设提供可靠保障。正如防雷行业专家所言："没有完美的防雷方案，只有持续改进的防护体系。"唯有将安全理念融入每个技术细节，才能构筑起抵御雷电灾害的坚固防线。
